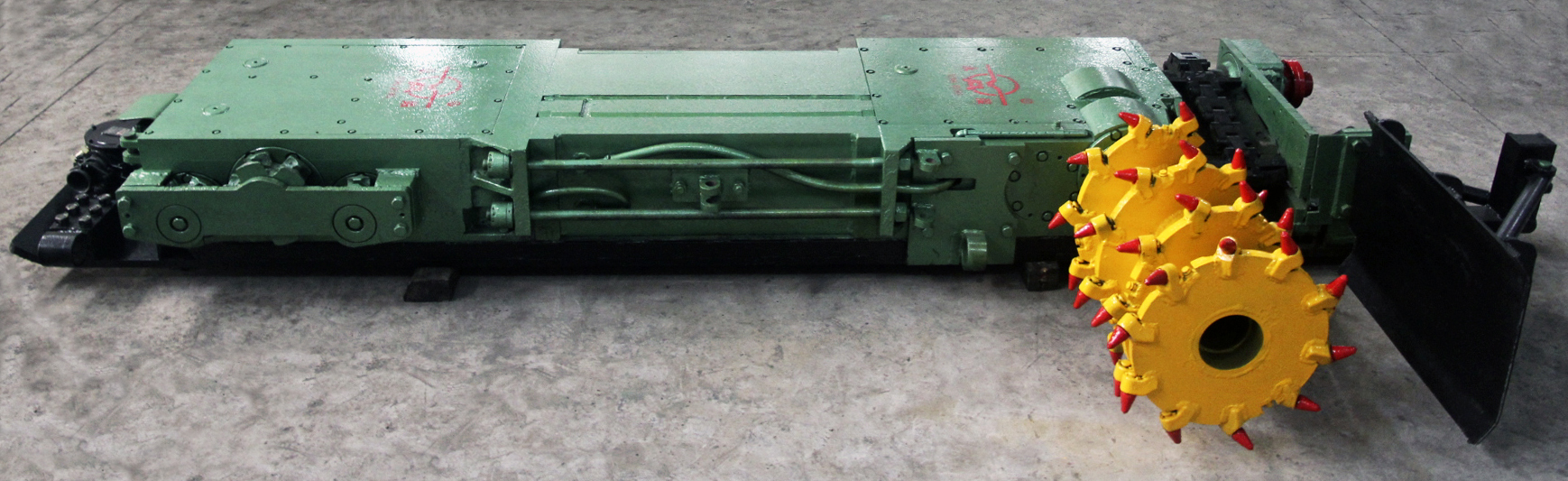

MG100—TP(YRG4型)型極薄煤層單滾筒爬底板采煤機。該采煤機適用于煤層厚度為0.5～0.95m，煤質中硬(f≤3） 傾角＜30°的煤層，當傾角＞15°時，機器要增加防滑絞車。該機采用液壓傳動、錨鏈牽引、無極調速，操作簡單。該機與SGD420/22或SGB420/30型刮板輸送機、單體液壓支柱配套使用，具有功率大，整機強度高，可靠性高，安全有保障等特點，可實現極薄煤層普采工作面機械化開采。
2011年公司對該采煤機進行優化改進形成了YRG4型和YRG5型（遙控型）系列升級換代產品。YRG4型較YRG3型機組運行周期更長，故障率更低，適用范圍更廣。YRG5型在YRG4型的基礎上加設遙控操作裝置，操作更方便，安全性更高。
公司建立有完善的產品銷售服務體系，能夠為廣大用戶提供強有力的技術支撐，如提供現場勘查、裝配、維修、技術培訓等等，可為用戶提供全面的售前、售中及售后服務。
技術參數：
|
1 |
采高 |
450~900 |
|
2 |
傾角（0） |
＜300 |
|
3 |
煤層硬度 |
≤3 |
|
4 |
生產能力（t/h） |
75~100 |
|
5 |
機身長 |
4580（底船著地長） |
|
6 |
機身高 |
350（局部高395） |
|
7 |
機身寬 |
（910不包括牽引鏈輪及滾筒大軸） |
|
8 |
配套輸送機型號 |
SGD420/22或SGB420/30 |
|
9 |
機面高度（含底托板30） |
38 0 （局部最高點425） |
|
10 |
輸出功率 |
100 |
|
11 |
電壓（V） |
660 |
|
12 |
總裝機功率 |
100 |
|
13 |
滾筒大軸轉速（r/min） |
104.6 |
|
14 |
下切深度 |
10~20 |
|
15 |
滾筒直徑 |
500~900 |
|
16 |
截割深度 |
800 650 |
|
17 |
牽引方式 |
液壓錨鏈牽引 |
|
18 |
鏈條規格 |
∮18×64 |
|
19 |
牽引速度（m/min） |
0~3.2 |
|
20 |
牽引力（kN） |
117.6(約12噸) |
|
21 |
支護形式 |
單體液壓支柱 |
|
22 |
降塵方式 |
內、外噴霧 |
|
23 |
采煤機重量 |
7000 |
